차알못도 보다보면 쉽게 따라하는 자동차 후방카메라 aka.후카 셀프 장착법 정리!!

1. 비용 및 준비물

- 후방감지기 : 2만원 (알리 - 안쪽부착형 16.5mm 4구)

- 후카 : 2만2천원 (JY N500, 100만화소 CMOS)

- 공구 : 전동 드라이버, 플렉시블비트 또는 코너 드라이버, 복스 세트, 오리발, 서비스로 받은 테스터기



2. 후방감지기 참고사항

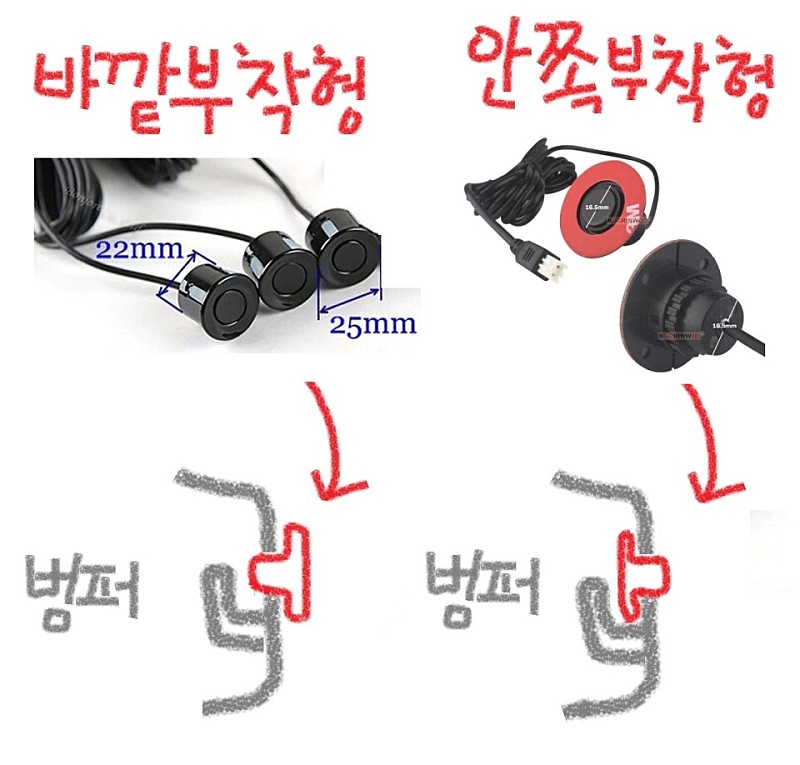

- 바깥부착형 22mm 제품은 센서가 돌출형이고 크지만 뒷등만 탈거하므로 작업이 간편합니다.

- 안쪽부착형 16.5mm 제품은 센서가 순정처럼 작지만 부착공간 확보를 위해 후면 휠가드 양쪽도 탈거해야 합니다.

3. 후방감지기 작업순서


<뒷범퍼 센서 부착>

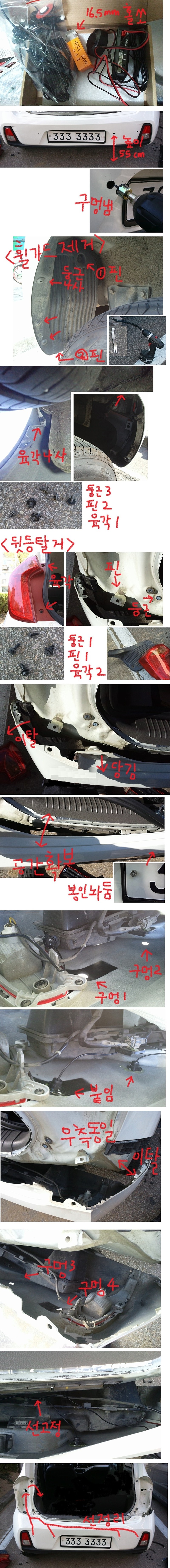

- 제품에 동봉된 16.5mm 홀쏘로 순정하고 똑같이 55cm 높이에 구멍을 4개 뚫어줍니다.

- 후면 휠가드를 플렉시블비트와 오리발로 탈거하고 (나사 3개, 핀 2개 제거) 범퍼고정 육각나사를 제거합니다.

- 뒷등을 탈거하고 (육각나사 2개 제거), 둥근나사와 핀을 제거하여 범퍼 작업공간을 만든 후 센서를 (UP 위) 부착합니다.

<센서 배선작업>

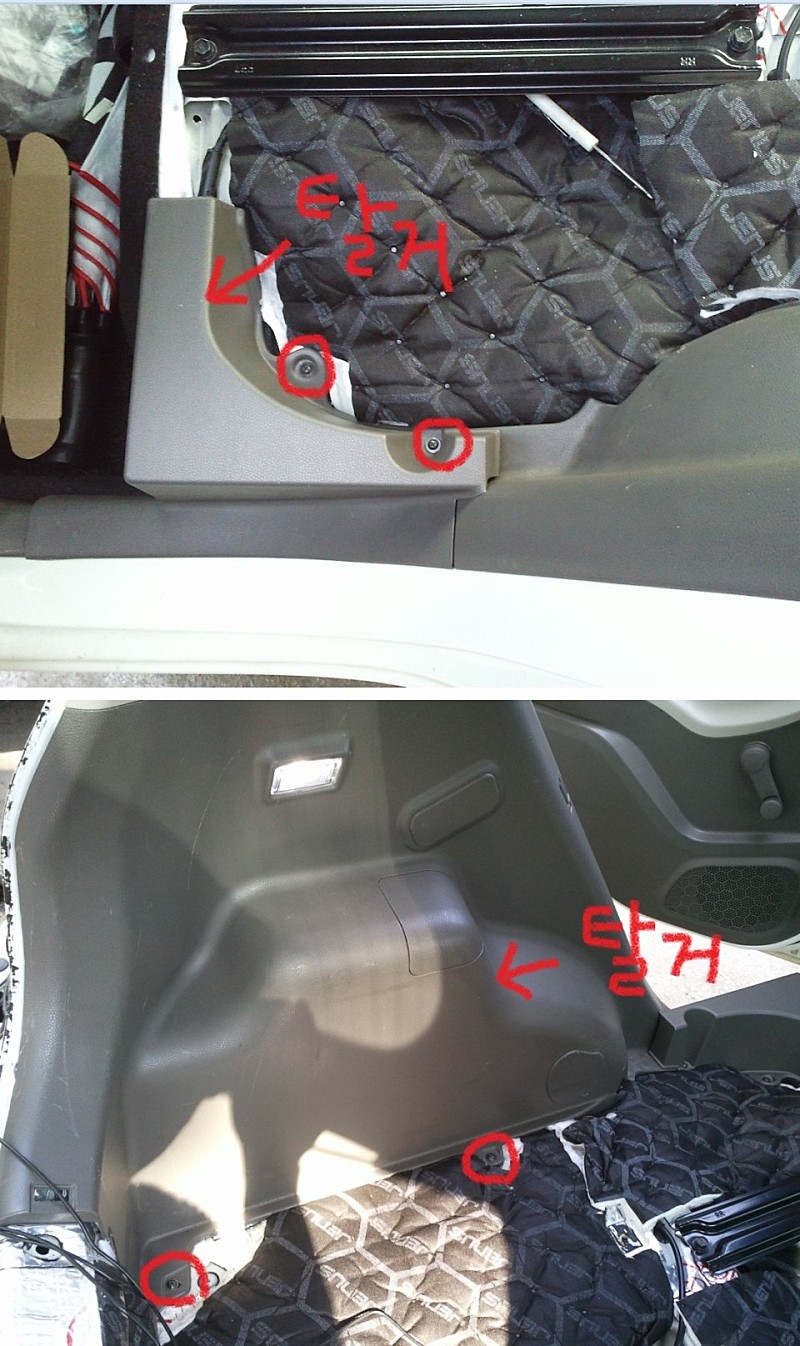

- 실내 뒷공간 플라스틱 트림을 탈거합니다 (리어 스커프 나사 2개, 러기지 나사 2개).

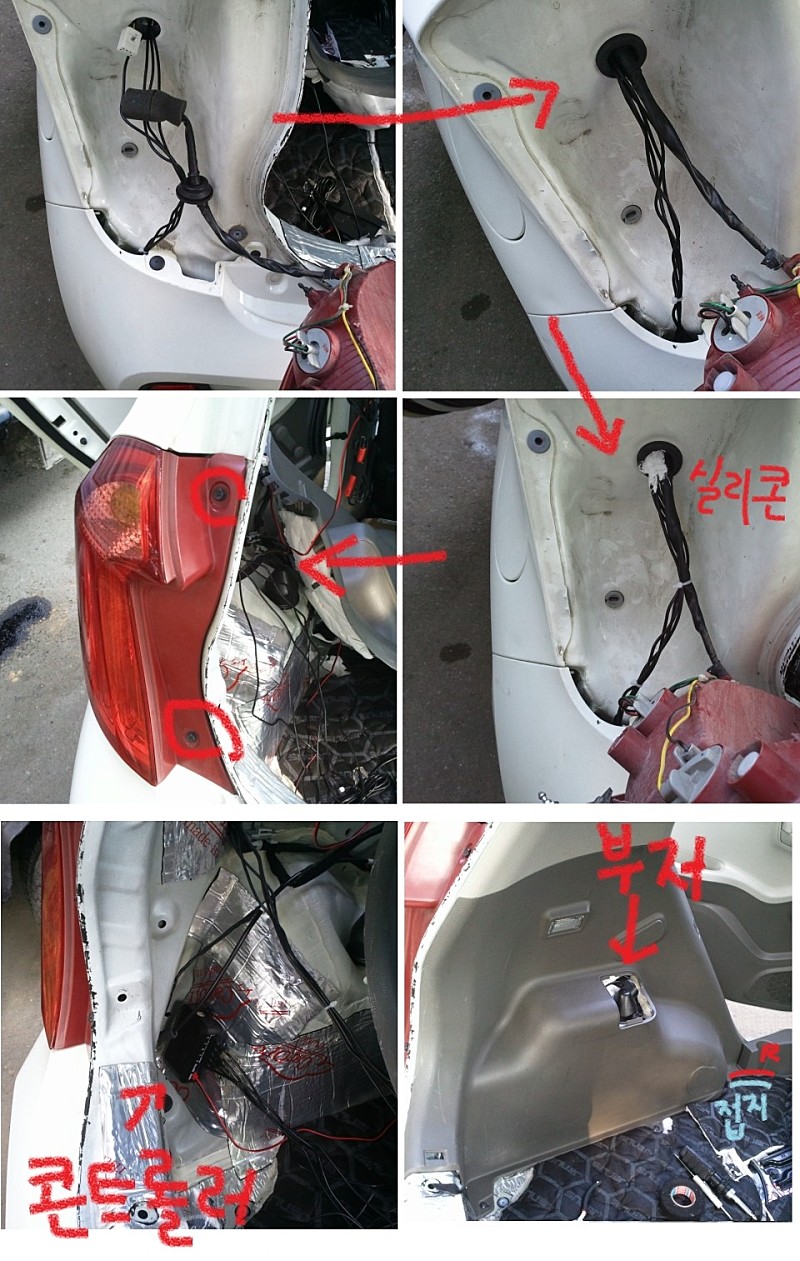

- 센서 4개의 전선을 뒷등 고무마개를 일부 잘라서 실내로 통과시켜줍니다 (통과후 고무마개는 실리콘 마감).

- 러기지 트림 내부에 콘트롤러를 부착하고 부저는 위쪽으로 배치합니다.

<후진선 연결 및 접지>

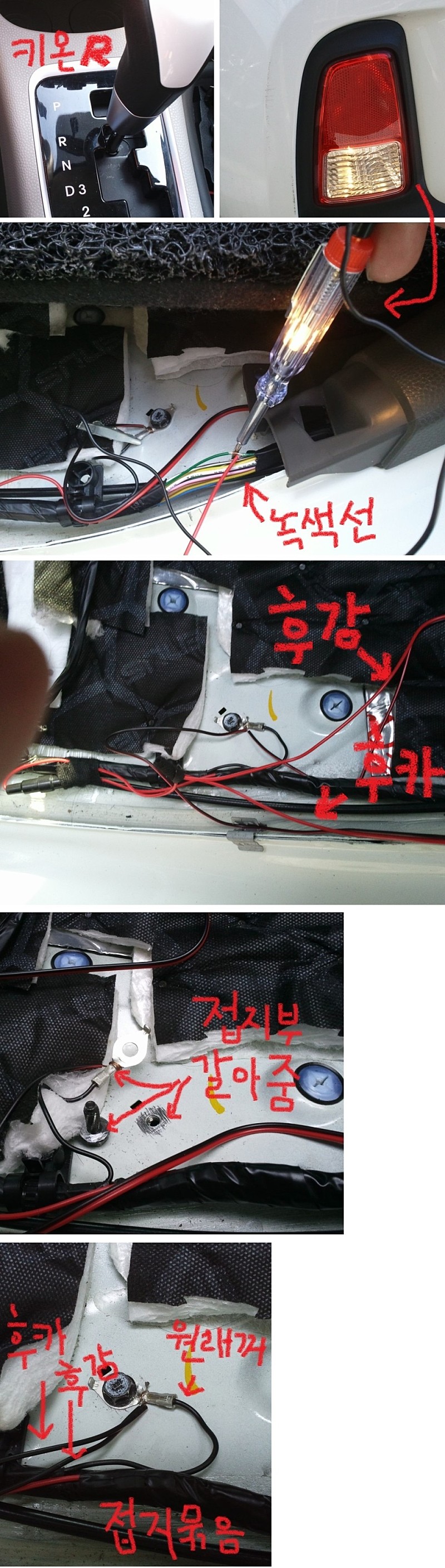

- 시동은 걸지않고 키온상태에서 기어를 R에 놓은 후 후진등이 들어오는 것을 확인합니다.

- 리어 스커프 전선묶음중에서 녹색 점등되는 선을 찾아 후방감지기와 후방카메라 빨간선과 연결해줍니다.

- 접지부는 모두 갈아서 페인트 등을 제거해주고 후방감지기와 후방카메라 검은색 접지선과 연결해줍니다.

4. 후방카메라



<트렁크 스위치 탈거 및 개조, 카메라 부착>

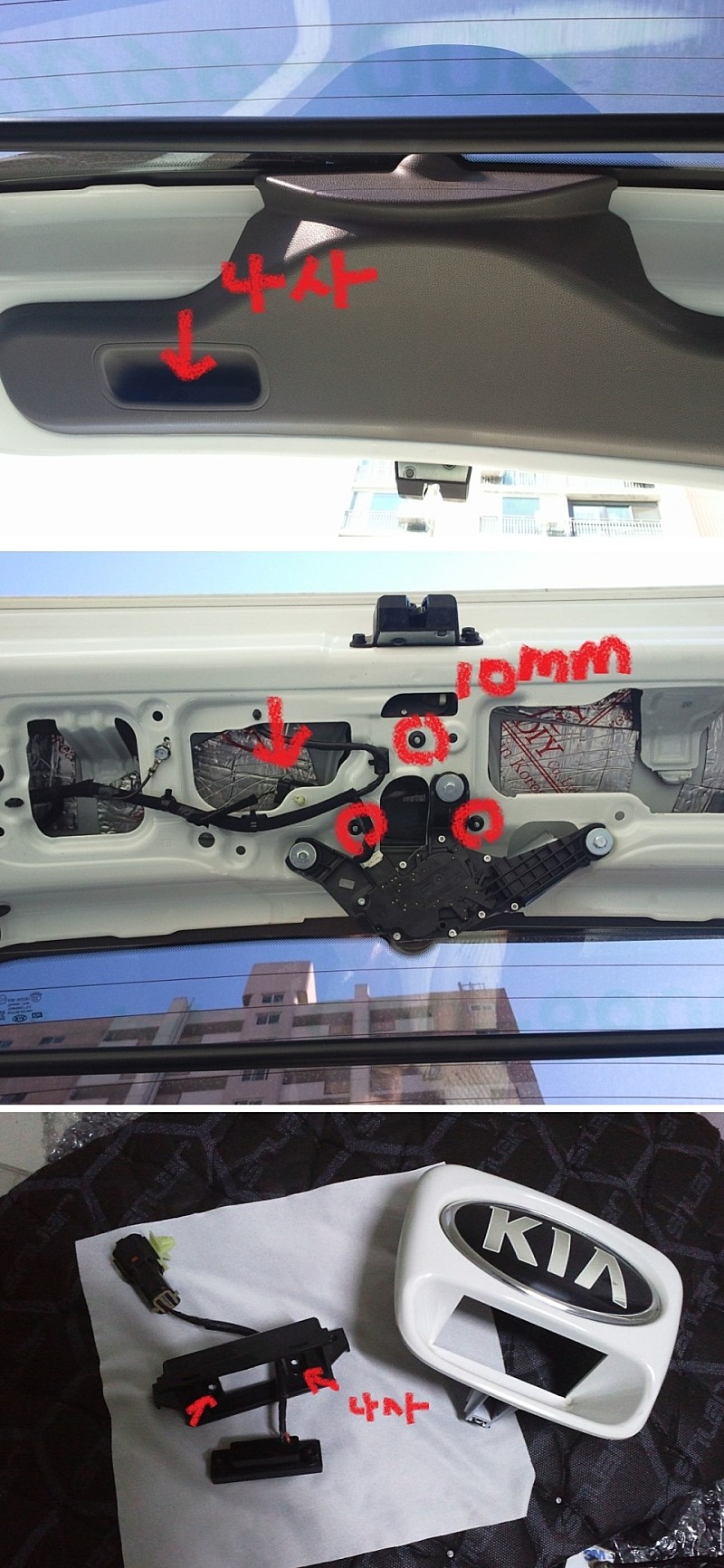

- 트렁크 트림을 탈거하고 (나사 1개 제거), 10mm 너트 3개를 제거한 후 커넥터를 분리하여 스위치 앗세이를 탈거합니다.

- 플라스틱 홀더 한쪽을 잘라내어 스위치를 중앙에서 한쪽으로 이동시키고 여유공간에 카메라를 부착합니다.

- 카메라 각도를 조정한 후 본드 또는 글루건으로 완전히 고정합니다.

<배선>

- 후진선과 접지선은 후방감지기와 동일합니다.

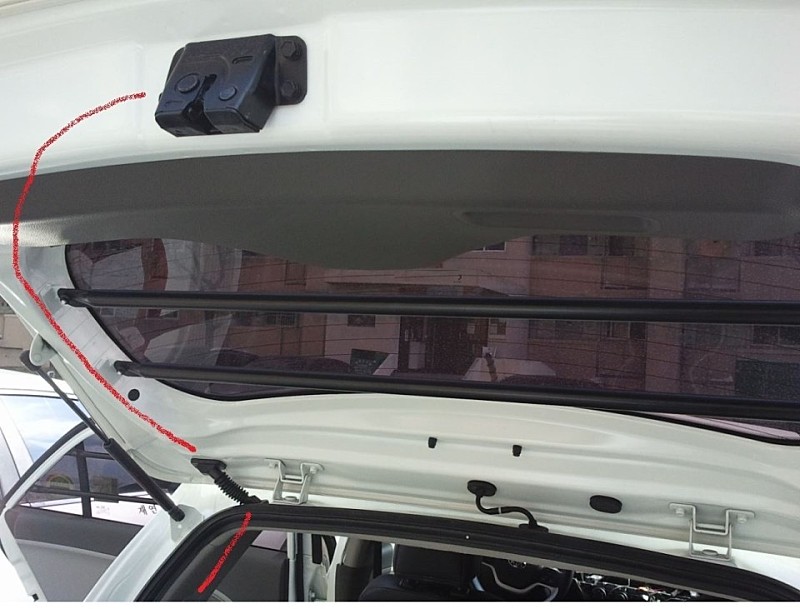

- 철사옷걸이를 이용하여 배선을 고무 그로매트로 통과시키고 영상선은 B 필러와 A 필러를 거쳐 대쉬보드로 보냅니다.

그럼 모두 도움이 되셨으면 좋겠습니다
