건축설비기사 시험 볼 때 꼭 알아야 할 필기시험 이론 요점 요약 정리 4장 전기일반

제 4장 전기일반
Ⅰ. 전기기본사항
***1. 전압과 전류
o 전압 [ V ]
- 에너지의 차

o 전류 [ A ]

o 전력 [ W ]

***2. 옴의 법칙

3. 동선의 저항

4. 전자 1개의 전기량
o 1.602 x 10^-19

5. 자유전자란
o 전기의 모든 현상의 근원이 되는 것


6. 안전 전압
o 우리나라는 30V로 규정하고 있음

7. 전류의 3가지 작용
o 발열작용, 화학작용, 자기작용

8. 전압 구분

구분	교류	직류
저 압	600V 이하	750V 이하
고 압	600 ~ 7000	750 ~ 7000
특 고 압	7000 이상	7000 이상

9. 키르히호프의 법칙
o 키르히호프 제1법칙
- 들어온 전류의 합과 나가는 전류가 같다
o 키르히호프 제2법칙
- 전압강하 총합은 기전력의 총합과 같다

***10. 합성저항
o 직렬 접속
- R = R1 + R2 + R3........

o 병렬 접속

o 저항을 직렬로 접속 [전압분배의 법칙]

o 저항을 병렬로 접속 [전류분배의 법칙]

11. 병렬결선
o 같은 크기의 전압을 걸리게 하는 결선

**12. 전기회로의 측정
o 전류 측정 : 부하에 직렬 연결
o 전압 측정 : 부하에 병렬 연결

***13. 전력량

14. 전열기의 소비전력 [ A ]

15. 줄의법칙 : 용접기

16. 펠티에 효과
o 2종류의 금속의 전류를 흘리면 접속점에서 열의 흡수 또는 발생이 일어나는 효과
(전자냉동고, 난방자치 등)

17. 멀티미터
o 전압, 전류, 전기저항을 측정


18. 전압의 평균값
o 0.637 Vm

19. 전압의 실효값
o 0.707 Vm

**20. 코일에 축적되는 에너지

**21. 역률

22. 피상전력 = √(유효전력)²+(무효전력)²

23. 교류는 직류방식에 비해 승압 및 절연 비용이 많이 든다.

24. 콘덴서의 정전용량의 단위는 패러드 이다.

***25. 콘덴서의 합성 정전용량 [ F ]

26. 콘덴서
o 유전체를 삽입하여 정전용량을 갖는 기기
o 정전용량이 큰 콘덴서를 만들기 극판 간격은 좁게 면적은 넓게 하여 유전체를 삽입
27. 투자율의 단위
o H/m

28. 기자력
o 기자력 = N x I[AT]
- N : 권수
- I : 전류

29. 막대자석
o 반대의 극은 흡인력
o 동일 극은 반발력

30. 플레밍의 왼손법칙
o 전동기에 적용되는 법칙

31. 플레밍의 오른손법칙
o 발전기에 적용되는 법칙


Ⅱ. 건축전기설비
1. 적산 전력계
o 전력사용량을 측정하는 계량기

***2. 간선의 배전 방식
o 수지상식(나뭇가지식)
- 한 개의 간선이 각 분전반을 거쳐 공급
- 전압강하가 크다
- 소규모 건물

o 평행식
- 배전반에서 분전반으로 단독으로 배선
- 전압강하가 작다
- 설비비 고가
- 대규모 건물

o 병용식
- 병행식과 나뭇가지식의 병용방식
- 일반적으로 가장 많이 사용
3. 사용목적에 따른 간선 분류
o 전등간선 : 조명기구, 콘센트 소형기기
o 동력간선 : 급배수 펌프, E/B 등
o 특수용 간선 : 전자계산기나 의료기 등

4. 합성수지 배선공사(경질비닐관 배선공사)
o 기계적 외상을 받기 쉽다
o 절연체이므로 감전의 우려가 없다
o 시공이 용이 하다

***5. 버스덕트 배선방식
o 대용량 전력공급

6.메가(megger)
o 절연저항 측정기구

7. 전선 굵기 3종류
o 안전전류(허용전류)
o 전압강하
o 기계적강도
**** 전선굵기 안전전기

8. 금속관 공사
o 철근 CON`C 건물의 매입 배선으로 사용하는 공사
- 화재의 위험성이 적다
- 외력에 대하여 안전하게 보호 된다
- 전선의 인입이 용이
- 고압, 저압 통신설비 등에 널리 사용

**9. 플렉시블 콘듐공사(가요전선관 공사)
o 승강기 전차등 가변성이 필요한 곳 굴곡 및 증설 공사가 용이

***10. 버스덕트
o 대용량의 전류
11. 수변전 설비 용량 결정
o 수용률

o 부등률

o 부하율

***12. 변압기의 원리
o 전자유도현상을 응용한 것

13. 변압기 철심용 강판은 0.35~0.5mm 정도의 규소강판을 사용

**14. 진공차단기
o 차단 성능이 우수하며 소형이고 가볍다
o 구조가 간단, 보수 용이
o 차단시간이 짧으며, 개폐 수명이 길다
o 높은 서지 전압이 발생

15. 기기보호용 차단기
o 진공차단기
o 공기차단기
o 자기차단기
** 진 공 자

16. 진상용 콘덴서
o 역률이 낮은 동력설비의 전력손실 개선.

17. 직렬리액터(SR)
o 대용량 진상용 콘덴서를 설치 함으로 발생되는 문제를 해결하는 용도.

18. 전력퓨즈
o 소형으로 큰 차단용량을 가진다
o 옥내에 설치하는 경우 소음기 부착
o 관전류를 차단하여 기기를 보호

***19. 접지공사

접지종별	접지 저항치
제 1종	10 Ω 이하
제 2종	150/I 이하
제 3종	100 Ω 이하
특별 제 3종	10 Ω 이하

20. 지중전선로 직접매설식
o 최소 : 60cm
o 차량 기타 중량물 : 1.2m

21. 유도등 등 소방관련 예비전원은 20분
용량으로 한다.

22. 축전지 1셀(cell)의 공칭전압
o 연(납) 축전지 :２V / 셀
o 알칼리 축전지 : 1.2V / 셀

***23. 축전지의 충전방식
o 보통 충전 : 필요할 때마다 충전
o 급속 충전 : 보통 충전 2~3배로 충전
o 부동 충전 : 축전지의 자기 방전을 보충함과 동시에 사용 부하에 대한 전력공급은 충전기가 부담
o 세류 충전 : 자기 방전량만을 항상 충진시키는 부동 충전 방식의 일종
***24. 전동기
o 교류용 전동기
- 권선형 유도 전동기
- 동기 전동기
- 정류자 전동기
** 가격이 저렴하고 구조가 간단
3상 교류 유도 전동기가 가장 많이 쓰임
*** 권선형의 동기는 정류자

o 직류용 전동기
- 복권 전동기
- 분권 전동기
- 직권 전동기
** 속도 조절이 간단, 고도의 속도 제어가 요구되는 장소 가격이 고가

***25. 유도전동기
o 구조가 간단하고 가격이 저렴하여 건축설비에 널리 사용

**26. 농형 유도전동기
o 구조와 취급이 간단 기계적으로 견고
o 가격이 저렴하고 운전이 대체로 쉽다
o VVVF 방식으로 속도 제어 가능
o 일반 산업용 건축설비에 광범위하게 사용

27. 3상 유도 전동기의 기동방식에서 Y-△ 기동방식으로 사용하는 목적은 기동 전류를 줄이기 위함이다.

**28. 전동기 회전수

N : 회전수
f : 주파수
s : 슬립
P : 극수
**29. 측광량의 단위

용어	단위
광속	lm
조도(입사광속)	lx
광도	cd
휘도	sb

30. 게터(getter)
o 백열전구 필라멘트의 산화방지

**31. 형광등의 장점(백열등에 비해)
o 효율이 높다.
o 임의의 광색을 얻을수 있다
o 휘도가 낮아 눈부심이 없다
o 열이 별로 나지 않는다
o 수명시간이 길다(약 7,000시간)

32. BL 전구
o 수은 방전 전구와 백열전구의 혼합형 전구로 수명이 길고 안전기가 필요 없다.

**33. 전반조명
o 여러개의 조명기구를 일정하게 하향 방사되도록 배치하는 방법
o 실내전체를 일률적으로 밝히는 방법으로 눈의 피로가 적어지므로 비교적 사고나 재해가 적어지는 조명법
o 눈의 피로가 적으나 정밀장소에는 사용하기 곤란

***34. 조명 설계 순서
o 소요조도 결정
o 전등 종류 결정
o 조명방식 및 조명기구 선정
o 광속의 계산
o 광원의 크기와 그 배치
*** 소 전 조 광 광
***35. 건축화 조명
o 다운라이트
- 천장에 작은 구멍을 뚫어 그 속에 광원을 매입

o 루버 조명
- 천장면에 루버설치 후 그 속에 광원을 매입

o 광천장 조명 : 천장면 전체에서 발광

o 코퍼 조명 : 천장면에 빛을 반사시켜 조명

o 코니스 조명 : 벽면에 빛을 반사시켜 조명

o 코너 조명 : 천장면과 벽면을 동시에 투사

36. 인터폰의 접속 방식
o 모자식, 상호식, 복합식

**37. 피뢰침
o 건축물 높이 20m 이상.
o 피뢰침 보호각 일반건물 60° 위험물 45°
o 건축물의 윗 부분으로부터 25cm이상 설치
o 접지저항은 10Ω 이다

****38. 자동화재 탐지설비의 감지기
o 열식 감지기
- 차동식 분포형 감지기
일정 온도 상승률 이상일 때 작동
(APT거실 천장, 사무실 백화점 작업장)

- 정온식 스폿형 감지기
일정 온도 이상일 때 작동
(보일러실, 주방등 다량의 열을 취급)

- 보상식 감지기
차동식+정온식
o 연기 감지기
- 이온식 : 이온 전류가 변화하는 것을 감지
- 광온식 : 입사광량이 변화하는 것을 감지

39. 연기감지기
o 높이 20m 이내의 장소에 설치
o 벽 또는 보로부터 0.6m 떨어진 곳에 설치

40. 비상 콘센트 설비
o 11층 이상의 층에 수평거리 50m 이내
o 바닥면에서 0.8 ~ 1.5m 이하
o 1회선에 접속되는 콘센트 수 : 10개

***41. 유도등 및 비상조명등의 조도 기준
o 유도등
- 통로 유도등 : 1 [Ix] 이상
- 객석 유도등 : 0.2 [Ix] 이상

o 비상조명등 : 1 [Ix] 이상

42. 에스컬레이터 경사도 및 속도
o 경사도 : 30°
o 속 도 : 30min

43. 단열 중복형 에스컬레이터
o 점포 내로 승객을 유도하며 점포 내를 잘 볼수 있다
o 설치 면적이 작아 소규모 건물에 적용가능




Ⅲ. 건축전기설비 자동제어
1. 시퀀스 제어
o 미리 정해진 순서에 따라 단계별로 진행
o 신호등, 세탁기, 팬 의기동/정지. 공기조화기의 경보시스템

2. 시퀀스 제어의 유접정방식과 무접점방식

항목	유 접 점	무 접 점
수명	짧다	길다
작동속도	느리다	빠르다
주위온도	양호	열에 약함
서지	노이즈(소음)에 안정적	노이즈(소음)에 약함
외형	크다	작다(장점)
금액	소규모에서 저렴	대규모에서 저렴

3. 피드백 제어(폐회로 제어)
o 출력과 압력을 항상 비교
o 폐회로로 구성된 방식
o 전압 보일러 내 압력 실내온도 등
목표치를 정해 놓은 제어에 사용
o 비행기 레이더자동추적, 펌프압력제어

***4. DDC 방식
o 설비분야 많이 적용 디지털 직접회로 방식
o 연산 및 자료저장 검색, 분석성능 우수
o 에너지 절약제어 가능
o 정밀도 및 신뢰도가 가장 높다

5. 접점회로의 논리식
o 직렬회로 : 곱하기
o 병렬회로 : 더하기

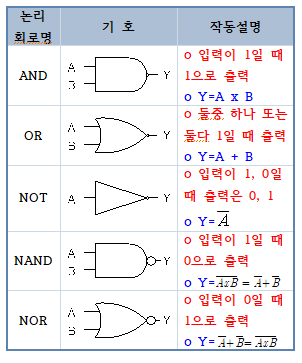

*****6. 논리회로

7. 자동제어장치의 기본구성
o 검출부, 조절부, 조작부

****8. 공조설비의 자동제어
o 압력검출소자
- 다이어프램, 브르돈관, 벨로즈

o 습도검출소자
- 모발, 나일론 리본.

9. 실내의 온도 습도 측정하는 검출기는
o 환기측 온`습도 검측기 이다.

10. 서브전동기
o 구동부에 전동기를 사용하는 조작기기
- 직류 서브 전동기
→ 구조가 복잡, 큰출력
- 교류 서뷰 전동기
→ 구조간 간단, 작은출력
