후방카메라 셀프 장착 하는법(모닝)

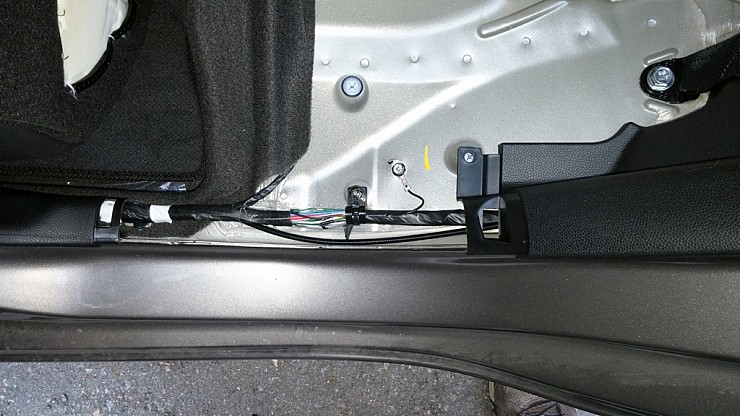

운전석 뒷자리의 사이드 스커프를 탈거하고 후진선을 찾습니다.

사이드 스커프 탈거는 운전석 뒷좌석 앉는 쿠션만 폴딩해서 앞으로 제낀후

나사 두개 풀러주고 윗방향으로 잡아땡겨주면 탈거됩니다.

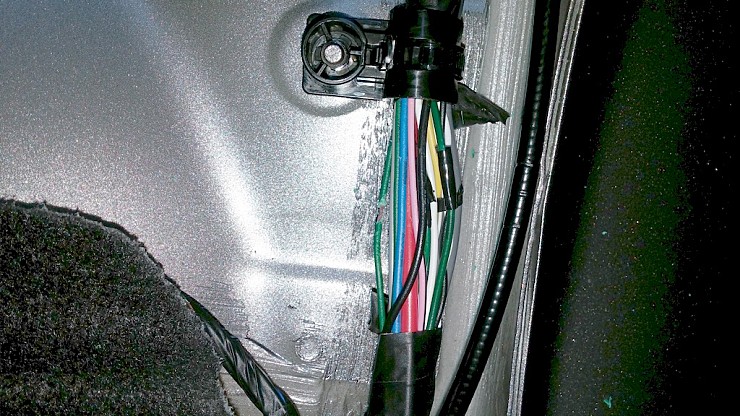

총 네가닥의 녹색배선이 있을텐데 아랫쪽의 얇은 두가닥중 하나가 후진선입니다.

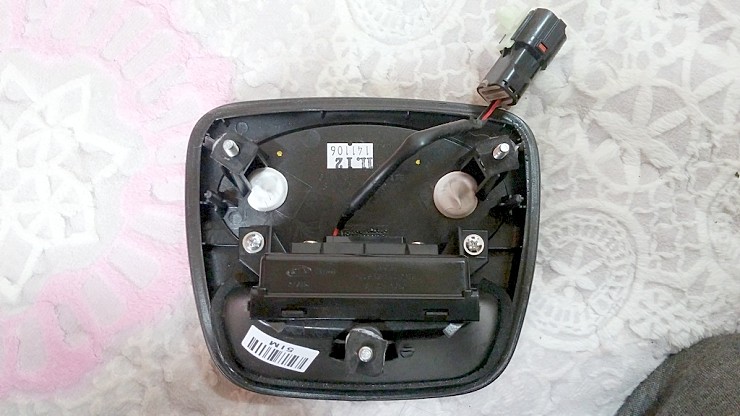

트렁크에 붙어있는 기아 엠블렘 앗세이를 통째로 탈거한 뒷모습입니다.

엠블렘 앗세이에서 도어 액튜에이터 (배선 달린 부품) 만 나사 두개 풀러서 탈거한 후 별도 사출 마감물에 이식해 줍니다.

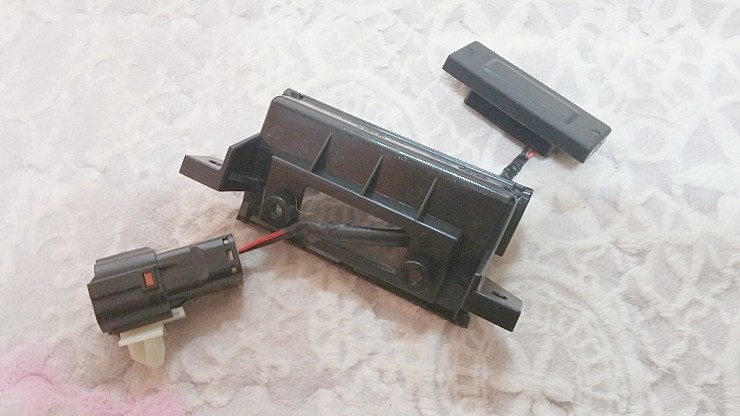

순정 도어 액튜에이터를 분리했습니다. 순정 사출물은 닛퍼로 잘라서 액튜에이터만 뽑아냅니다.
( 순정 사출물은 버리셔도 됩니다 )

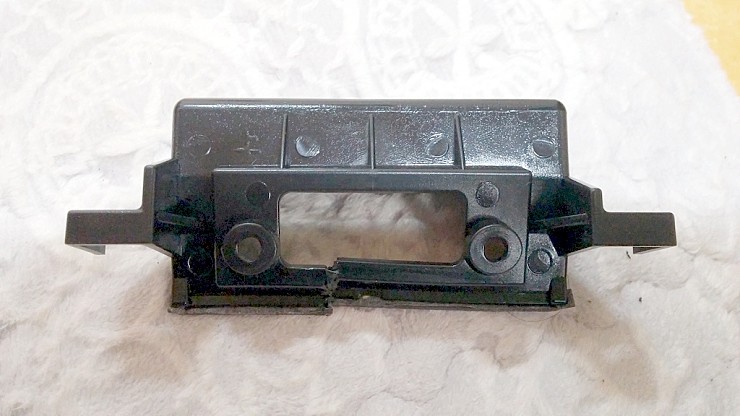

순정 사출물을 닛퍼로 잘라냈습니다.

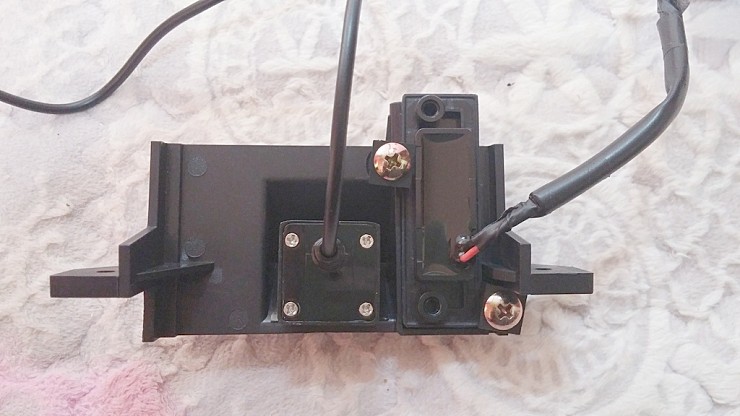

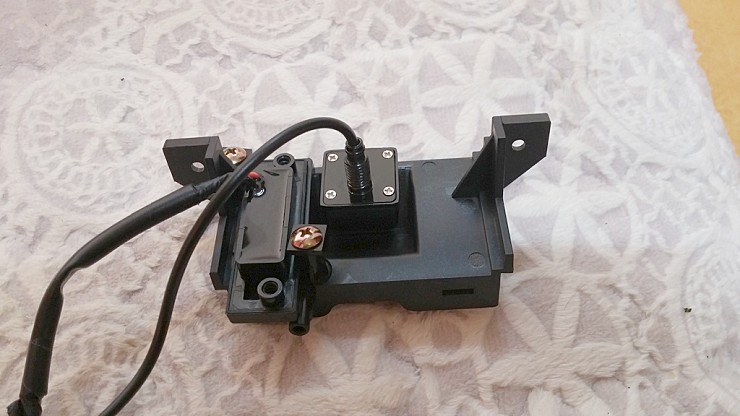

별도 마감 사출물에 순정 도어 액튜에이터만 이식후 후방카메라를 장착한 모습입니다.

별도 마감 사출물에 별도로 들어있는 엑튜에이터 고정용 플라스틱을 대주고 나사 두개로 조여줘야

액튜에이터를 눌러도 누르는 힘에 의해서 뒤로 밀리지 않게 됩니다.

별도 마감 사출물을 기아 엠블렘 앗세이에 최종 장착한 모습입니다.

기아 엠블렘 앗세이를 트렁크에 고정한 후 후방카메라 전원선 및 비디오선을

트렁크 주름관 호스에 삽입하는 작업을 합니다. 빨간색 배선들어가는 쪽으로

빨래 옷걸이 철사를 쑤셔넣어서 주름관 호스 쪽으로 빼주면 됩니다.

좀 쉽게 작업하시려면 트렁크 판넬 모양데로 철사를 활모양으로 살짝 휘어준후

쑤시면 비교적 쉽게 들어갈 겁니다.

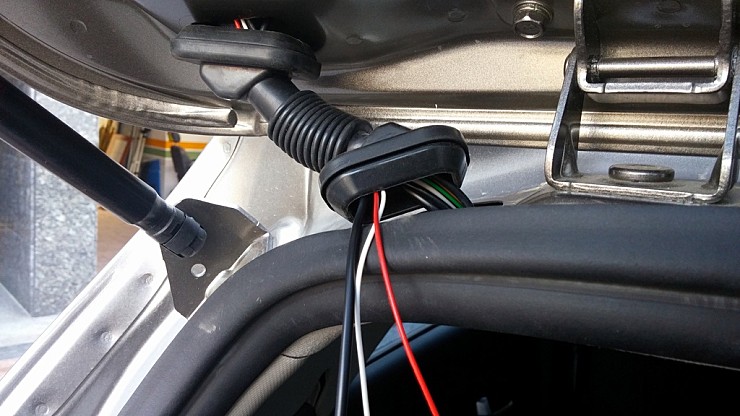

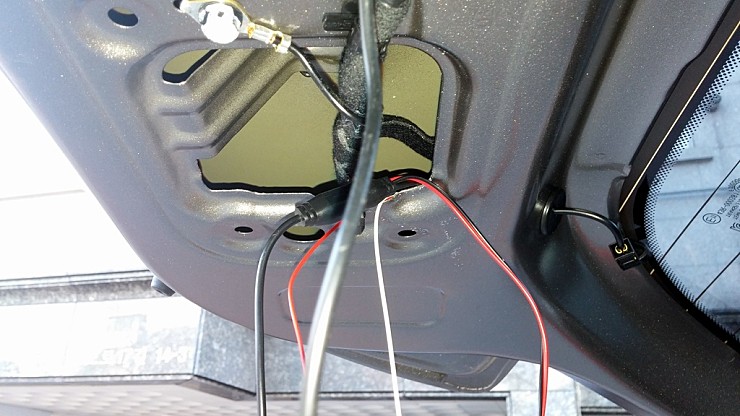

트렁크 주름관 호스로 전원선 (빨간색,흰색) 과 비디오선 (검은색)을 뽑아냈습니다.

배선 작업은 트렁크 웨더스트립 (사진의 검은색 테두리 고무)을 뜯어낸후 전선을 안에 넣고 웨더스트립을

다시 끼워주면 됩니다. 이후 트렁크 사이드 트림의 밑부분만 털거해서 전선을 안에 넣어주고

뒷쪽 사이드 스커프와 앞쪽 사이드 스커프 안쪽에 매립후 운전석 좌측 대쉬보드 쪽으로 전선을 끌어오면 됩니다.

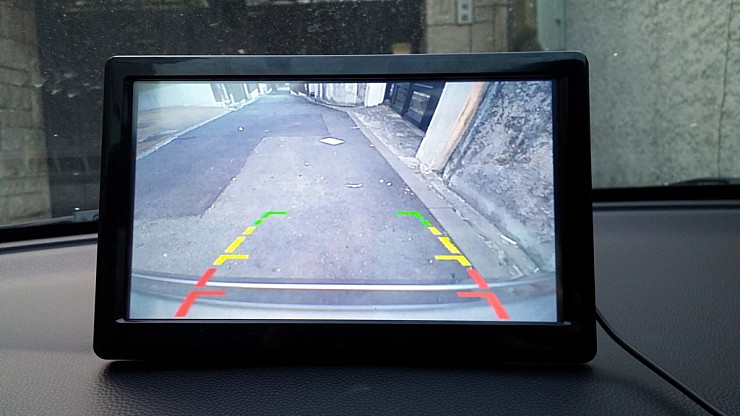

잘 나옵니다
