(자동차 상식)모닝 계기판 상시 다이 방법

준비물은 주먹드라이버, 일반 길쭉한 드라이버, 칼, 니퍼(전선을 절단하기 위함), 스트리퍼(전선 피복 벗겨주는 공구), 전기테이프 이렇게 준비하시고 앞의 준비물이 다 없어도 가능합니다

우선 주먹드라이버로 노란색 화살표 방향에 있는 스크류 볼트 두개를 풀어내고

파란색 동그라미 친 부분을 잡고 앞으로 당기면 쉽게 빠집니다

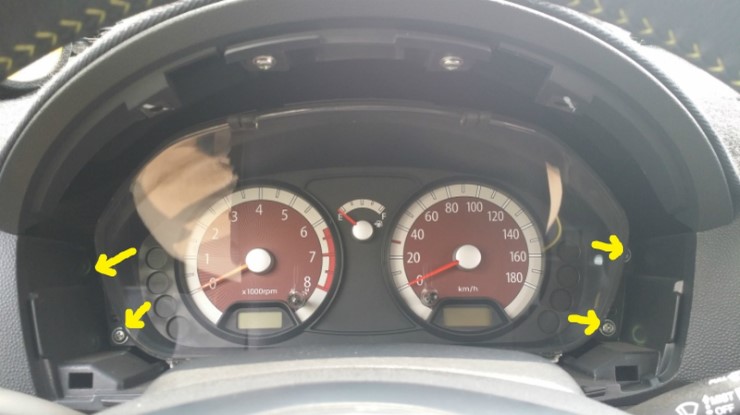

그 다음 계기판을 꺼내야 되는데 노란색 화살표 방향에 있는 스크류 볼트 네개를 풀어주고 앞으로 당기면 쏙! 하고 빠집니다

위쪽 부분은 주먹드라이버로 풀기 힘들기 때문에 일반 드라이버로 풀어줍니다

사진에 보이는 커넥터가 노란색 빗금친 부분에 꽂혀있는데 커넥터 가운데에 있는 버튼을 누르면서 빼면 빠집니다

여기서 요령을 하나 알려드리면 한번에 뽑으면 잘 안뽑이고 왼쪽 한번 당기고 오른쪽 한번 당기고 하다보면 조금씩 빠져나옵니다

그때 한번에 뽑으면 쉽게 분리가 됩니다

그리고 배선작업을 쉽게 하려면 계기판을 꺼내고 작업하는게 좋은데 그러기 위해선 계기판 오른쪽에 있는 파란색 커넥터도

분리해 주면 계기판을 뺄 수가 있습니다

오늘 공략 포인트는 분홍색(미등) 선과 노란색(배선 두가닥이 같이 연결되어 있습니다) 선입니다

우선 니퍼로 분홍색(미등)선을 절단해 줍니다

이때 주의하실 점은 커넥터와 어느정도 여유를 두고 절단하시면 됩니다

이유는 커넥터와 너무 가깝게 절단을 하면 피복을 벗기는 과정에서 실수로 배선이 잘린다면...멘 to the 붕......

그리고 배선 연결하기도 힘듭니다

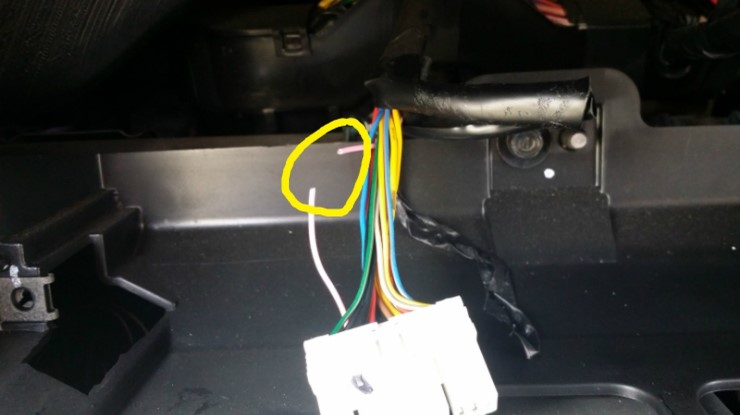

절단 하셨으면 커넥터쪽 말고 노란색 동그라미 친 부분을 전기테이프로 돌돌돌 감아줍니다

그리고 파란색 동그라미 친 부분은 절반으로 나눠서 돌돌돌 꼬아줍니다

이유는 밑에 설명드리겠습니다

커넥터쪽 분홍색 선 길이를 노란색 선에 대보시고 연결할 부위(파란색 동그라미)의 전선을 벗깁니다

스트리퍼 공구가 있으면 손쉽게 전선 피복을 벗길 수 있습니다만 없을경우 니퍼나 칼로 살살 돌려가며 벌리면 됩니다

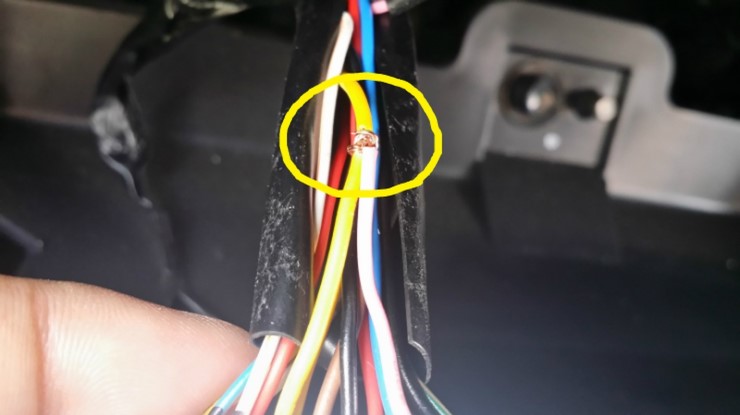

그리고 파란색 동그라미 친 부분을 보시면 가운데 구멍을 만들어 놨는데 혹시나 모를 접촉불량이나 빠지는걸 방지하기 위해서

저는 전선을 서로 이어줄때 저렇게 작업을 합니다

구멍은 전선 테스터기나 송곳 아무거나 뾰족한거면 다 가능합니다

저 구멍사이에 아까 분홍색 선 한가닥만 넣어주고 벌어져 있는 구멍을 눌러서 조여줍니다

그다음 돌돌돌 감아주시면 됩니다

말로 하려니 어렵네요 ㅠㅠ

돌돌 감은 모습

이 부분도 쇼트나지 않게 전기테이프로 돌돌돌 감아주면 끝!!~~

조립은 분해의 역순으로 하시면 되고 시계는 커넥터를 빼는 순간 멈춰버리기 때문에 조립 후 다시 맞춰주시면 됩니다
