공학, 공업직 등 대비 금속재료기사 핵심 포인트 요점 요약 정리

1. 침입형 고용체 & 치환형 고용체
-침입형 고용체 : H, O, N
-치환형 고용체 : Co, Mo, Fe

2. 점 결함의 종류
-원자공공, 침입형 원자, 치환형 원자

3. 금속침투법의 금속명
-Si : 실리코 나이징
-B : 브로 나이징
-Cr : 크로 마이징
-Ai : 카로라이징
-Zn : 세라이징

4. 경도순
- 페→오→펄→솔→트→마→시

5. 접종처리
-접종처리란? : 결정의 핵을 형성하기 위해 합금등을 첨하가여
조직이나 성질을 개선하는것
-방법 : 융체에 진동을준다 →작은 시험편을 핵의 종자가 되도록 첨가
-주철의 접종 : 흑연의 핵을 미세화하고 균일하게 분포하기 위해 Fe-Si, Ca-Si
분말을 첨가하여 흑연의 생성을 촉진

6. 시험 보고서에 포함되여야 하는 항목
-시험기 명칭, 형식, 용량
-시험편의 재질, 치수
-시험값

7. 전단저항
-외력이 단며에 따라 작용하고 이것과 인접한 면에 대하여 미끄러지게 하면
이면에 평행하게 외력에 저항하는 힘.


8. 로크웰

스케일	압입자	기준하중	시험하중
B	1/16"강구	10kgf	100kgf
C	120〬 다이아몬드 원뿔	10kgf	150kgf

-HRC 시험 순서
1.시험면이 받침대와 평행하도록 놓는다.
2.초하중 10Kgf을 가한다.
3.다이얼을 돌려 0점을 맞춘다.
4.시험하중 150Kgf를 가한다.
5.철강은 15초, 비철금속은 30초의 하중을 유지한다.
6.하중레버를 앞으로 당겨 하중을 신속히 제거하고 다이얼 게이지에
나타난 경도 값을 정확히 기록

9. 피로시험 S-N곡선
- S= 응력, N=반복횟수
- 연강의 피로한도 27kgf/mm²
- Al의 피로한도 15kgf/mm²

10. 크리프 현상
- 정의 : 일정한 온도, 하중이 가해지면 점점 늘어나는 현상
1단계 : 감속 크리프
2단계 : 정상 크리프
3단계 : 가속 크리프
11. 커핑 시험(에릭슨 시험)
-재료의 연성을 알기 위한 시험으로 구리판, 알루미늄 판 기타 연성판재를
가압 성형하여 변형능력을 시험하는 방법

12. 열분석법
-일정속도 가열, 냉각시 온도와 시간과의 관계를 곡선으로 금속 변태점 측정하는 법

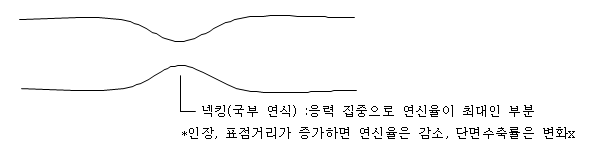

13.

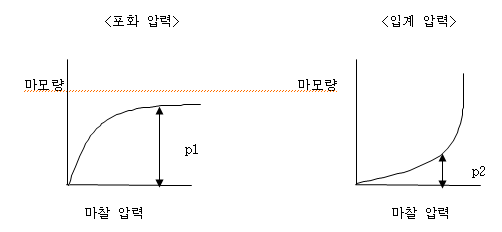

14. 마찰압력과 마모량 그래프

마찰 압력 마찰 압력

15. 브라그 x선 회절법
- nλ=2dsinθ
d : 면간거리 λ : 파장

16. 결정입도 시험종류
-ASTM 결정립 측정법(비교법)
-헤인법(절단법)
-제프리법(평적법)

17. 매크로 조직검사(스테인리스강 및 내멸강)
-염산법, 왕수법

18. 비금속 개재물 등 현미경 조직 검사면을 채취할 때 검사면 방향
-종단면

19. 금속현미경 조직 관찰 순서

-절단 → 마운팅 → 거친연마 → 정밀연마 → 광택연마 → 부식 → 세척










20. 설퍼프린트법
-강재중의 편석된 불순물의 분출상태와 황의 분포상태 밑 흠을 간단히 검출하는 방법
∘방법 : 인화지를 1~5%황산 수용액에 담근 다음 시험편 파검면대에 밀착하여 1~3분을 표준으로 때어낸다. 이것을 수세후 시진용 15~40%티오황산 나트륨 수용액중에 5~10분간 담궈서 30분 이상으로 흐르는 물에 수세, 건조시킨 인화지에 암흑색 또는 갈색으로 변하는 정도로 황화물의 분포상태를 판정
∘철강중의 화화물과 황산이 반응하여 황화수소(H₂S)가 생긴다.
이 황화수소가 브로마이드와 브롬화은 또는 취화은(AgBr₂)와 반응하여
황화은(AgS)을 생성한다.

〬 기호
정편석 : Sn 역편석 : Si
중심부편석 : Sc 주상편석 : Sco
점상편석 : Sd 선상편석 : SL

〬 반응식(s검출)
MnS + H₂So4 → MnSo4 + H₂S
FeS + H₂So4 → FeSo4 + H₂S
2AgBr + H2₂S → Ag₂S + 2HBr

21. 비금속 개재물 시험
-가공 방향으로 집단을 이루어 불연속적으로 입상의 개재물을 B계 개재물
알루미나 산화물 B계, 개재물 Nb Ti Zr의 탄질화물을 B₂계 개재물이라 한다.

22. 부식액
철 : 피크랄 용액 (피크린산+알콜) * 피크린산용액은 페라이트와 펄라이트를 구분
나이탈 용액
Al합금 : 수산화 나트륨액
Cu합금 : 염화 제이철 용액
Ni합금 : 질산초산용액
연합금 : 염산용액

23.결함의 발생원인
-소지흠(봉강에서) : 압연 또는 인발에 의해 강괴속에 개재물이 발생된것
-주포(조조품에서) : 채플릿 또는 냉각용 셀이 주물속에 남아 있거나 부착된것
-불로홀(용접부에서) : 용접보의 건조불량, 기름이나 도료등의 제거 불량
용접중의 용착금속과 외부 공기와의 차단 불량 -침입형 고용체 : H, O, N
-치환형 고용체 : Co, Mo, Fe



※ 부족하지만 글의 내용이 도움이 조금이라도 되셨다면, 단 1초만 부탁드려도 될까요? 로그인이 필요없는 하트♥(공감) 눌러서 블로그 운영에 힘을 부탁드립니다. 그럼 오늘도 행복한 하루 되십시오^^
