배관기능사 필기 실기 핵심 요점정리

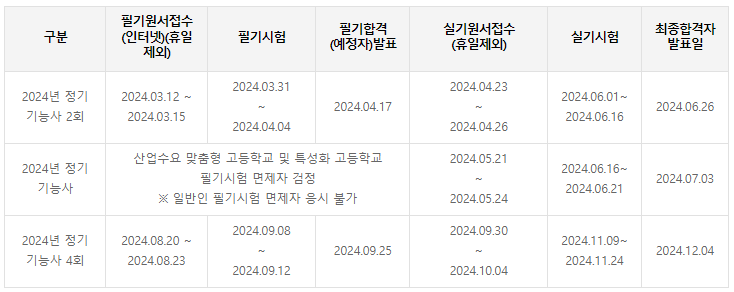

시험일정

개요

건축배관분야와 플랜트 배관분야는 일상생활과 밀접한 설비로 급수설비, 배수 및 통기설비, 급탕설비, 냉·난방설비, 공기의 청정, 유통과정 등을 제어하는 공기조화설비 외에 위생기구설비, 주방설비, 소화설비 등과 발전소, 정유공장, 조선, 화학공장의 집진장치배관, 기송배관, 압축공 기배관, 화학공업용배관, 발전소배관 등의 제반 공장배관설비에서 정확하고 효율적인 배관시설을 시공하여 생산성 및 안전성을 확보하기 위해 전문기능인력 양성이 필요하게 되어 자격 제도 제정


① 시 행 처 : 한국산업인력공단.

② 관련학과 : 실업계 고등학교의 배관, 배관용접, 산업설비, 공업설비 및 기계설비 등 관련 학과

③ 시험과목

 - 필기 1. 배관시공 및 안전관리 2. 배관공작 및 재료 3. 배관제도

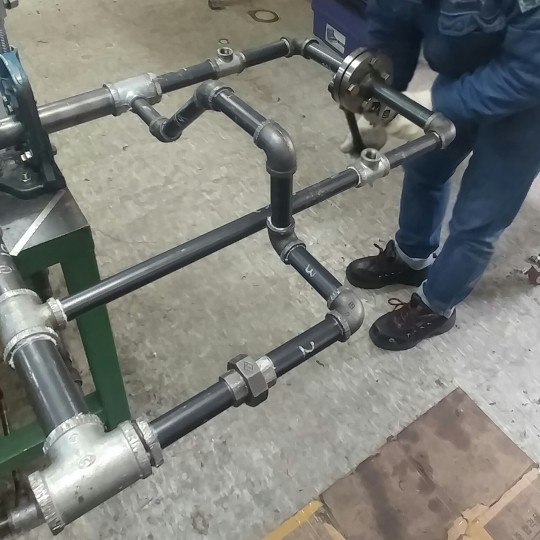

 - 실기 : 종합응용배관작업

④ 검정방법

 - 필기 : 객관식 4지 택일형 60문항(60분)

 - 실기 : 작업형(4시간, 100점)

⑤ 합격기준

 - 필기 : 100점을 만점으로 하여 60점이상

 - 실기 : 100점을 만점으로 하여 60점이상


하는일

생활환경의 수준 향상에 따른 각종 건축배관 설비(급배수, 통기 및 급탕, 냉난방 및 공기조화 설비, 소화설비, 가스설비 등)과 플랜트 설비에서의 생산배관인 프로세스배관 및 냉각수, 연료 등을 공급하는 유틸리티 배관 설비 등을 제도 및 재료를 산출을 하고, 시공, 검사 및 유지관리 하는 직무 수행


진로및 전망

주로 건축배관설비공사업체, 플랜트설비공사업체, 덕트시공업체, 소방설비업체, 고압가스냉동기제조업체, 상· 하수도공사업체, 가스시설공사업체, 특정열사용기자재시공업체, 선박건조 및 수리업 체, 오수·분뇨 정화설계시공업체, 보일러시공전문업체, 건설업체 등으로 진출할 수 있다. 건축배관은 일상생활과 밀접한 관련이 있는 설비로 생활용수로 공급하는 급수설비, 하수를 방류하는 배수 및 통기설비, 더운물을 공급하는 급탕설비, 실내온도를 조절하 는 냉·난방설비, 공기 청정, 유통과정 등을 제어하는 공기조화설비 외에 위생기구 설비, 주방설비, 소화설비 등이 있는데, 대부분 소규모 영세업체가 담당하고 있다. 건축배관분야는 경제발전과 소득증대에 따라 신축아파트, 대형 사무용 빌딩과 문화체 육시설의 증가 등 여러 가지 요인으로 수요가 꾸준히 증가할 것으로 보인다. 플랜트배관분야에는 발전소, 정유공장, 조선, 화학공장의 집진장치배관, 기송배관, 압출공기배관, 화학공업용배관, 발전소배관 등의 제반 공장설비 등이 있는데, 주로 규모가 큰 업체가 담당하고 있다. 송유관사업법」에 의한 송유관사업체의 안전관리원으 로 고용될 수 있다. 최근 각종 공장시설이 첨단화되면서 설비분야의 수요증가 및 고품질화 되어감에 따라 공업배관분야를 담당할 기능인력에 대한 수요도 지속적으로 증가할 전망이다. 배관분야로 진출하려는 젊은 기능공이 줄어들고 있어 인력부족이 예상되고 있다. 한편 배관공으로 취업하는데 있어 자격이 필수적인 것은 아니지만 고용안정, 고임금 혹은 자영을 위해 취득해두면 유리할 것으로 보인다. 특히 플래트배관공이나 원자력배관공 등은 상당한 기술을 필요로 하 기 때문에 고숙련공을 필요로 하고 있다


요약내용 간단 정리

♧♧ 관 공작용 공구 및 기계
1. 활 모양의 프레임(Frame)에 톱날을 끼워 크랭크 작용에 의한 왕복운동으로 강관을 절단하는
것은? : 핵소잉 머신(Hack Sawing Machine)
2. 굽힘형, 압력형, 클램프형, 심봉 등으로 구성되어 있는 벤더는? :로터리식 벤더
3. 공장 등에 설치하여 동일 치수의 모양을 다량으로 구부릴 때 편리하며, 기계식과 유압식으로
구부리는 벤더는? : 로터리식 벤더
4. 날이 고정된 프레임에 크랭크의 왕복 운동으로 파이프를 절단하는 것으로 무게가 가볍고 구조
가 간단하여 현장 휴대용에 주로 이용되는 절단기는? : 포터블 소잉 머신 (포터블 소잉 머신
은 쇠톱을 전동화한 것으로써 일정한 장소에 이동시켜 주로 현장용으로 이용된다)
5. 스트랩 파이프 렌치 : 스트랩으로 파이프를 돌려야 하는 반대방향으로 파이프를 감아서 스트
랩의 끝을 새로로 조이므로 상처가 남지 않는 것이 특징이다.
6. 익스트렉터(Extractor) :T자 모양으로 연결하기 귀하여 직관에서 구멍을 내고 관을 분기할
때 사용하는 동관용 주 공구.
익스팬더(확관기) : 동관의 끝을 넓히는 공구

♧♧ 관의 접합 및 성형
1. 연관의 플라스턴 이음시 사용되는 플라스턴 합금의 Pb : Sn의 비율은?
연관의 플라스턴 접합시에 합금은 Pb(납)가 60%, Sn(주석)주석이 40%, 용융점이 232℃이다
2. 플랜지를 관과 이음하는 방법에 따른 분류법은?
㉮슬립온형(소켓용접) ㉯웰드넥형 ㉰나사결합형 ㉱ 맞대기 용접형 ㉲ 삽입용접형
㉳블라인드형 ㉴랩 조인트형
3. 동관의 플레어 이음(Flaring Joint) : 지름 20mm 이하의 동관접합 시공시 또는 기계의 점검,
보수, 기타 관의 착탈을 쉽게하기 위하여 이용되는 동관의 접합방법.
*. 동관의 이음 방법 : 플레어이음, 용접이음, 플랜지이음, 납땜이음
4. 강관을 굽힐 때, 굽힘 반지름은 강관지름(d)의 몇 배가 효율적인가? : 6~8배
강관 열간 굽힘 : 800~900℃, 동관 열간 굽힘 : 600~700℃
5. 관용나사의 테이퍼와 나사산의 각도는? : 1/16, 55°
6. 연관의 접합법에는 플라스턴 접합과 살붙임 납땜 접합의 두 가지가 있다.
연관의 용융온도는? : 327℃ (연관의 가열 밴딩온도는 : 100℃)
7. 연납 땜과 경남땜을 구별하는 용가재의 용융온도는? : 450℃
경납땜 : 이음하려고 하는 금속을 용융시키지 않고 모재보다 용융점이 낮은 용가재를 금속 사
이에 용융첨가하여 용접 접합.(경납:은납,황동납,양은납,인동납, Al납. 용제:붕사,불화물,염화물)
8. 리벳 조임에서 기밀을 요하는 부분의 기밀방지를 위하여 철판과 접촉한 부분의 머리를 때리는
작업은? : 코킹(Caulking)
9. 주철관 이음
① 노허브 이음 : 주철관 이음에서 종래에 사용하는 소켓이음을 개량한 것으로 스테인리스강
커플링과 고무링만으로 쉽게 이음할 수 있는 방법.
② 빅토리 접합 : 고무링과 칼라를 사용하여 접합하며 압력이 증가할수록 고무링이 더욱 관벽
에 밀착되어 누수를 방지하는 주철관 접합.
③ 기계적접합(메카니컬 조인트) : 고무링을 압륜(푸시링)으로 죄서 볼트로 체결한 것으로 굽
힘성이 풍부하여 다수의 굴곡에도 누수가 없고, 작업이 간편하며 수중에서도 용이하게 적
합할 수 있는 주철관의 접합. (소켓이음과 플랜지 이음의 장점을 채택)
④ 플랜지 접합,
⑤ 타이톤 접합 : 고무링 하나만으로 이음하여 온도변화에 따른 신축이 자유롭다. 소켓 내부
의 홈은 고무링을 고정시키고, 돌기부는 고무링이 있는 홈속에 들어 맞게 되어 있으며, 삽
입구는 테이퍼도 되어 있다.
⑥ 주철관 얀 이음 : 급수관 - 얀1/3,납2/3, 배수관 - 얀2/3, 납1/3
10.콘크리트관의 콤포 이음시 시멘트와 모래의 배합인 콤포의 배합비와 수분의 양으로 가장 적합
한 것은? : 1:1이고 수분의 양은 약17%
11.석면 시멘트관 이음
① 심플렉스 이음 : 칼라속에 2개의 고무링을 넣고 이음하는 방식으로 일명 고무 개스킷 이음
이라고도 하며, 사용압력이 10.5기압(kg/㎠)이상이고 굽힘성과 수밀성이 우수, 75~500mm의
지름이 작은 석면 시멘트관에 사용되는 이음 방식.
② 기볼트이음(에터니트관 접합법) : 2개의 플랜지와 2개의 고무링 및 1개의 슬리브를 사용하는
석면 시멘트관의 이음.
③ 칼라이음
12. 폴리에틸렌관 이음
① 용착 슬리브 이음 : 관 끝의 외면과 이음관의 내면과 동시 가열용융하여 접합.
② 인서트 이음
③ 테이퍼 조인트 이음 : 슬리브 너트와 캡 너트 사용
④ 고무링 접합, 나사 접합
13. 스테인리스 강관 이음쇠중 MR조인트 : 동합금제 링을 캡너트로 죄어서 고정시켜 결합.
동합금제 이음쇠 사용에 따른 관내 수온변화에 의한 이완 없다.
화기를 사용하지 않아 기존 건물의 배관공사에 적합.

14. 폴리 부틸렌관 : 에이콘 이음
관을 연결구에 삽입하여 그라프링과 O링에 의한 접합을 할수 있다.
15. PVC관 이음
① TS식 : 관을 1/25~1/27 테이퍼로 절삭하여 삽입.
② H식
③ 편수칼라식
15. 부식, 마모 등으로 작은 구멍이 생겨 유체가 누설될 경우 고무제품의 각종 크기로 된 볼을
일정량 넣고 유체를 채운 후 펌프를 작동시켜 누설부분을 통과하려는 볼이 누설 부분에 정착 및
누설을 미량이 되게 하거나 정지시키는 응급조치법은? : 인젝션법
