지게차 운전기능사 시험 대비 알기쉽게 정리한 핵심 요점 요약 정리 파트2

※ 클러치
○ 클러치가 미끄러질 때의 영향
- 가속이 이루어지지 않는다
- 연료소비량 증대
- 엔진과열
○ 비틀림 코일 스프링 역할
- 클러치 작동 시 충격 흡수
○ 압력판의 역할
- 클러치 판을 밀어서 플라이 휠에 압착

※ 토크 컨버터
- 엔진의 동력을 유체의 운동에너지로 다시 동력으로  변화시켜 변속기로 전달하는 장치
○ 차동기어장치
- 래크와 피니언의 원리를 이용
- 좌·우 바퀴의 회전수를 다르게 한다
- 회전 시 바깥쪽 바퀴의 회전수를 빠르게 하여 선회 시 원활하게 한다

※ 제동장치
○ 유압식 브레이크 원리
- 밀폐된 용기에 넣은 액체의 일부에 압력을 가하면  가해진 압력과 동일한 같은 크기의 압력이 액체
각부에 전달
○ 첵 밸브
- 잔압을 유지시키는 역할
○ 베이퍼록 현상
- 드럼의 과열
- 지나친 브레이크 조작
- 잔압의 저하
- 라이닝과 드럼의 간극이 과소할 경우
- 브레이크 파이프에 발생

※ 휠 얼라이먼트
○ 캠버
- 앞차축의 휨을 방지
- 타이어의, 마멸방지
○ 토인
- 직진성을 주며 타이어 마멸방지
- 앞바퀴를 평행하게 회전
○ 킹핀
- 캠버와 함께 핸들의 조작력을 적게 함
- 앞바퀴의 복원성을 주어 직진으로 쉽게 돌아가게 함
○ 캐스터
- 조행핸들의 직진 복원성을 주며
- 조향바퀴의 방향성을 준다

※ 건설기계 관리법
○ 등록신청
- 취득한 날로부터 2개월 이내
- 등록사항 변경은 30이내 시·도지사에게 신고
- 등록 말소나 주소지 변경은 10일 이내
시·도지사에게 반납
- 구조변경은 20일 이내
○ 등록번호
- 자가용 : 녹색판에 흰색 문자 1001 - 4999
- 영업용 : 주황색판에 흰색 문자 5001 - 8999
- 관용 : 흰색판에 검은색 문자 9001 - 9999
○ 검사 유효기간
- 1년 : 굴삭기, 덤프트럭 기중기, 콘크리트 믹서트럭
콘크리트 펌프, 아스팔트 살포기
- 2년 : 지게차, 로더, 모터그레이더,
천공기, 타원크레인
- 3년 : 무한 궤도식 굴삭기
○ 건설기계 등록원부 말소 보존기간 - 10년

※ 안전관리
○ 화재의 종류
- A급 : 재를 남기는 화재(목재, 종이)
- B급 : 유류화재
- C급 : 전기화재(이산화탄소 소화기)
- D급 : 금속화재(건조사)
○ 교통안전 표지의 종류
- 주의, 규제, 지시, 보조, 노면

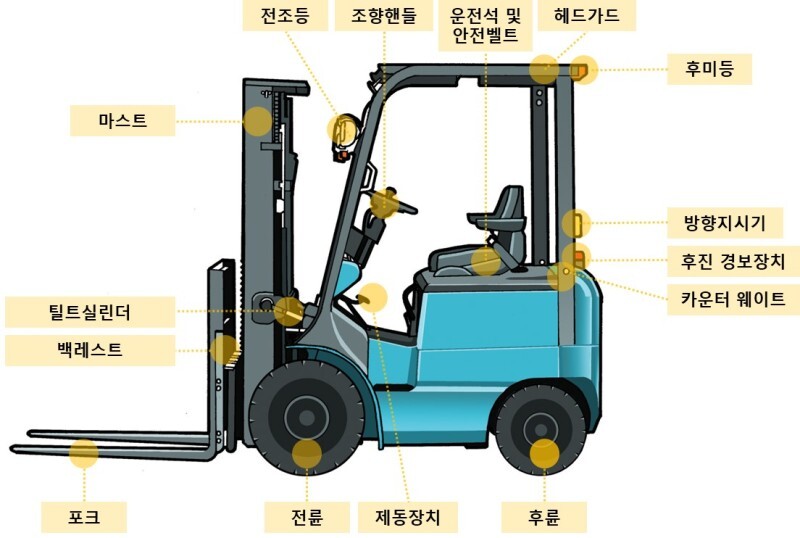

※ 지게차 구조
○ 틸트 실린더 : 마스트를 전경 후경으로 작동
○ 리프트 실린더 : 포크를 상승/하강
○ 포크 : 화물을 떠받치는 역할
○ 마스트 : 작업장치의 기둥
리프트 실린더, 체인, 롤러, 틸트실린더,
핑거보드, 백레스트, 캐리어, 포크 등이
장착되어 있다
○ 평형추(카운트 웨이트)
: 작업 시 앞뒤의 균형을 유지시키기 위해 뒤쪽에
설치하는 장치


※ 유압장치
○ 장점
- 무단변속 및 정확한 위치 제어
- 압력 유량 방향제어가 용이
- 압력에 대한 출력의 응답이 빠름
- 에너지 저장 가능
- 원격조정 가능
- 작은 동력으로 큰 힘을 얻을 수 있다
- 운동방향을 쉽게 변경
- 과부하에 대한 안전장치가 간단 정확
- 부하의 변화에 대한 안전성이 크다
- 저속에서 큰 회전력의 기동이 쉽다
- 진동이 적고 작동이 원활
- 작동유에는 윤활성 방청성이 있어 마멸이 적고
내구성이 크다
- 동력의 분배와 집중이 쉽다
○ 단점
- 배관이 까다롭다
- 유압유의 온도에 따라 유압기기 속도가 변함
- 에너지 손실이 크다
○ 유압유 구비조건
- 적당한 점도와 유동성, 강인한 유막을 형성
- 윤활성이 크고 비압축성
- 점도지수가 클 것
- 비중이 적당하고 인화점 및 발화점이 높을 것
- 물리적, 화학적 변화가 없고 안전성이 클 것
○ 압력의 단위
- kgf/㎠, PSI, mmHg, mAq, bar
○ 유량의 단위
- LPM, GPM
○ 유압펌프의 종류
- 기어펌프 : 외접지기어, 내접지기어, 스쿠루 펌프
- 베인펌프 : 베인(날개)펌프
- 피스톤 펌프(플런저)
: 축방향 피스톤 펌프, 반지름방향 피스톤 펌프
△ 베인펌프 : 둥근 하우징 속에 로터에는 여러개의
베인(날개)이 있으며 로터가 회전할 때
펌프작용을 하는 원리
- 장점 : 구조가 간단 / 비교적 가격이 저렴
고속회전 가능 / 수리 및 관리가 용이
압력의 맥동 및 소음이 적다
- 단점 : 최고 압력이 낮고 흡입성이 낮다

○ 피스톤 펌프(플런저 펌프)
- 여러개의 피스톤을 왕복운동 시켜 고압의 유압유를
얻는 펌프
- 일반적으로 최고압력 토출이 가능하고 효율에서도
전체 압력 범위가 높아 많이 사용
- 장점 : 고압에 적합 / 효율이 높고 수명이 길다
가변 용량형으로 사용하기에 적합
유량제어가 쉽다
- 단점 : 구조가 복잡 / 흡입성능이 나쁨
소음이 크다 / 최고회전속도다 약간 낮다
- 종류 : 레이디얼형 / 엑시얼형


※ 제어장치
○ 압력제어 밸브
- 일의 크기를 결정
- 릴리프 밸브, 리듀싱밸브, 시퀸스밸브, 언로더 밸브
카운터밸런스밸브
△ 릴리프밸브 : 유압펌프와 제어밸브 사이에서
압력을 제어하는 밸브
△ 리듀싱 밸브(감압밸브)
: 일부 압력을 감압하여 출력축 압력을 낮추는 밸브
유량이나 입구측 압력은 변함이 없으며 출구측
압력을 입구측 압력보다 낮은 설정압력으로 조정
△ 언로더 밸브 : 펌프로 공급된 전유량을 탱크로
복귀시켜 무부하로 작동
△ 시퀸스 밸브 : 유압 액추에이터의 작동을
순차적으로 제어
△ 카운터 밸런스 밸브 : 하강속도를 제어
○ 방향제어 밸브
- 일의 방향을 결정
- 직선운동과 회전운동 여부에 따라 오일의 흐름의
방향을 변환
△ 체크밸브 : 한쪽 방향으로의 흐름으로 역방향의
흐름을 허용하지 않는 밸브
△ 스풀밸브 : 한 개의 회로에 여러개의 밸브면을
두고 직선운동이나 회전운동으로
유압유의 흐름방향을 변화
△ 감속밸브(디셀러레이션)
: 유압실린더, 유압모터의 가속, 감속 및 정지를
하도록 하는 밸브
○ 유량제어 밸브
- 일의 속도를 결정하며 유량을 제어하므로
액추에이터의 속도가 조정
△ 교축밸브 : 점도가 달라도 유량을 변화하지 않도록
하기위해 설치한 밸브
△ 중요한 현상들
- 서지현상, 채터링현상 , 캐비테이션(공동)현상
○ 1Kw는 1.36PS
○ 4행정 기관에서 크랭크축 기어와 캠축기어와의 지름의
비 및 회전 비 1:2 및 2:1
○ 피스톤 링 절개부의 간극이 가장 큰 것은 1번 링
○ 같은 축전지 2개를 직렬 접속하면
- 전압은 2배가 되고 용량은 같다
○ 축전지를 병렬로 연결 시 전류가 증가
○ 타이어식 장비에서 캠버가 틀어 졌을 때
- 핸들 쏠림
- 타이어 트레드 편마모
- 휠 얼라미먼트 점검
○ 스크레이퍼 굴착 작업시 견인력을 증가시키기 위해
밀어주는 작업 - 푸싱작업
○ 지게차 조정레버 - 틸팅, 리프팅, 로우어링
○ 유압펌프의 압력조절밸브 스프링 장력이 높은 것을
사용하면 유압이 높아진다.
○ 도시가스 사업법에서 고압이라 함은 1MPa 이상 압력
